建筑工程类—建筑制图2

101 . 房屋工程施工图因专业不同，一般分为建筑施工图、结构施工图和（）

A.给水排水施工图

B.装潢施工图

C.基础施工图

D.设备施工图

102 . 建筑施工图采用的投影方法是（）

A.斜投影

B.正投影

C.中心投影

D.垂直投影

103 . 建筑施工图中规定，除总平面图外，零点标高应注写成（）

A.±0.0

B.±0.00

C.±0.000

D.+0.000

104 . 建筑制图标准中规定，表达一个形体可有六个基本投射方向。平行投射线由上向下垂直H面的投影图，叫做（）

A.正立面图

B.平面图

C.右侧立图

D.底面图

105 . 楼梯的建筑详图不包括（）

A.楼梯的平面图

B.楼梯的剖面图

C.楼梯的立面图

D.踏步、栏杆等节点详图

106 . 不能把结构施工图作为施工依据的是（）

A.施工放样

B.挖基槽

C.室内装修

D.绑钢筋

107 . 若一平面，其H和W面投影为垂直于Y轴的直线，则该平面一定为（）

A.水平面

B.正平面

C.正垂面

D.铅垂面

108 . 读1-1剖面图可知，顶层楼面标高为（）

A.11.700m

B.8.900m

C.8.500m

D.6.100m

109 . 建筑总平面图中，用来表示新建建筑的出入口的符号为（）

A.▲

B.●

C.★

D.■

110 . A1图纸幅面为（）

A.297×420

B.420×594

C.594×841

D.841×1189

111 . 若一平面W面投影为一斜线，则该平面一定为（）

A.水平面

B.正平面

C.正垂面

D.侧垂面

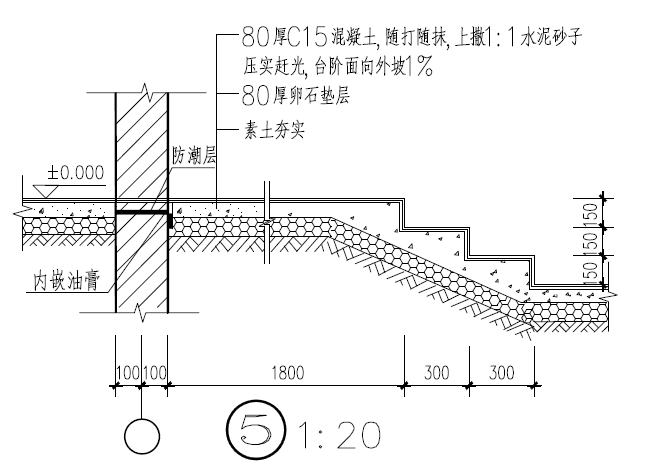

112 . 从底层平面图可以看出室外平台标高为-0.050，则该平台的踢面高度是（）

A.120mm

B.150mm

C.200mm

D.250mm

113 . 建筑立面图一般水平方向不注尺寸。但需要标注（）

A.雨蓬、房檐下口的位置

B.台阶顶面的位置

C.最外两端墙的轴线及编号

D.门窗洞口上下口位置

114 . 下列建筑材料图例中，表示耐火砖材料的是（）

115 . 根据所给正立面图和平面图，选择正确的左侧立面图（）

116 . 已知一形体的水平投影及1-1剖面图，选择正确的2-2断面图（）

A.A

B.B

C.C

D.D

117 . 已知A点的坐标（5,20,15），B点的坐标（5,10,15），则点A、B重影的投影面为（）

A.H面

B.V面

C.W面

D.侧面

118 . 从底层平面图可以看出，该建筑物东西方向的总长是（）

A.15.48m

B.15.24m

C.15m

D.14.76m

119 . 若一平面，其V面投影为一斜线，则该平面一定为（）

A.水平面

B.正平面

C.正垂面

D.铅垂面

120 . 顶棚平面图宜采用的绘制法是（）

A.中心投影法

B.正投影法

C.平行投影法

D.镜像投影法

121 . 下列错误的建筑立面图的命名是（）

A.东立面图

B.房屋立面图

C. ⑦——①立面图

D. 南立面图

122 . 绘图铅笔铅芯一般露出约（）

A. 1~2mm

B.3~5mm

C.6~8mm

D.10~13mm

123 . 使用查表法求圆内接正多边形边长的正确计算公式为（）

A.边长=边长系数×正多边形外接圆半径

B.边长=边长系数×正多边形外接圆直径

C.边长=边长系数×正多边形外接圆周长

D.边长=边长系数×正多边形外接圆面积

124 . 在结构施工图中，表示带半圆弯钩钢筋搭接的是（）

A.A

B.B

C.C

D.D

125 . 从该平面图可以看出房间进深为（）

A.4240mm

B.4000mm

C.3880mm

D.3760mm

126 . 代号WJ是指（）

A.托架

B.屋架

C.天窗架

D.屋面框架梁

127 . 楼梯间平面图的剖切高度在每层的第一梯段，用折断线表示。从楼梯标准层平面图上不可能看到的梯段为（）

A.下层上行第二梯段

B.上层下行第二梯段

C.下层上行第一梯段

D.从顶层的下行第一梯段

128 . 若一直线V和H面投影都垂直于X轴，则该直线一定为（）

A.水平线

B.正平线

C.侧平线

D.侧垂线

129 . 为使立面图外形更清晰，画立面图的最外轮廓线通常用（）

A.粗实线

B.中粗实线

C.细实线

D.加粗线

130 . 该房屋二层层高为（）

A.3100mm

B.3600mm

C.3900mm

D.4000mm

131 . 能较准确画出圆内接正五边形的五个顶点的绘图工具是（）

A.丁字尺

B.量角器

C.三角板

D.圆规

132 . 当建筑总平面图表示的范围较大时，用于定位总平面图中建筑物，道路等设施的是（）

A.原有建筑物

B.原有建筑道路

C.原有建筑围墙

D.坐标网

133 . 在三面投影图中，能反映物体宽度的两个投影图是（）

A.W面投影和H面投影

B.V面投影和H面投影

C.H面投影和K面投影

D.V面投影和W面投影

134 . 比例书写正确的是（）

A.100:1

B.1;2

C.1-1

D.1/1

135 . 建筑立面图中，门窗扇及墙面的分格线、花饰和雨水管等都画（）

A.中粗实线

B.粗实线

C. 细实线

D.超细实线

136 . 在三面投影体系中，由左向右作投影所得的视图称为侧立面图，其投影面为（）

A.H面

B.W面

C.V面

D.X面

137 . 钢筋符号

表示（）

A.无弯钩的钢筋端部

B.带直钩的钢筋端部

C.带丝扣的钢筋端部

D.带半圆形弯钩的钢筋端部

138 . 建筑工程施工图一般的编排顺序是（）

A.基本图在前，详图在后；次要部分在前，主要部分在后

B.施工总说明、建筑施工图、结构施工图、设备施工图

C.建筑施工图、结构施工图、设备施工图、施工总说明

D.详图在前，基本图在后；次要部分在前，主要部分在后

139 . 结构施工图包括（）

A.总平面图、平立剖和各类详图

B.基础图、楼梯图和屋顶图

C.基础图、结构平面图和构件详图

D.配筋图、模板图和装修图

140 . 若平面垂直于某一投影面，则此平面在该投影面上的投影为（）

A.直线

B.实形

C.类似形

D.相似形

141 . 此钢筋符号表示

（）

A.带直钩的钢筋端部

B.无弯钩的钢筋端部

C.带丝扣的钢筋端部

D.钢筋横断面

142 . 正投影和斜投影均为（）

A.中心投影法

B.辅助投影法

C.平行投影法

D.换面法

143 . 在一个多面体中，如果有两个面相互平行，而其余每相邻两个面的交线都相互平行，这样的多面体称为（）

A.圆柱体

B.棱柱体

C.棱锥体

D.圆锥体

144 . 用正投影法绘制的图形是（）

A.斜轴测图

B.平面图

C.透视图

D.立体效果图

145 . 关于标高的正确标注是（）

146 . 已知形体的V、H面投影，正确的1-1剖面图是（）

A.图一

B.图二

C.图三

D.图四

147 . 绘制平面图时先画的是（）

A.定位轴线

B.尺寸线

C.墙身轮廓线

D.门窗洞口线

148 . 平面图中标注的楼地面标高为（）

A.相对标高且是建筑标高

B.相对标高且是结构标高

C.绝对标高且是建筑标高

D.结构标高且是绝对标高

149 . 绘制建筑平面图中的中心线、对称轴线一般用（）

A.细实线

B.细虚线

C.细单点长画线

D.细双点画线

150 . 详图对应的索引符号为

，圆圈内的3表示（）

A.详图的编号

B.被索引的图纸的编号

C.详图所在的图纸编号

D.详图所在的定位轴线编号

151 . 根据所给正立面图和平面图，选择正确的左侧立面图（）

152 . 平面图上②轴和③轴之间的距离称为（）

A.外包尺寸

B.内包尺寸

C.开间

D.进深

153 . 平面图中一般不反映的是（）

A.楼梯

B.平面形状

C.门窗布置

D.墙面装饰

154 . 不属于建筑平面图的是（）

A.基础平面图

B.底层平面图

C.屋顶平面图

D.标准层平面图

155 . A2图纸中，若图框线宽度为1mm，则会签栏线宽为（）

A.0.7mm

B.0.5mm

C.0.35mm

D.0.25mm

156 . 某平面图名称为：四~十层平面图，其表示的含义是（）

A.四层平面图

B.十层平面图

C.四层和十层的平面图

D.四层到十层的平面图

157 . 不能作为建筑立面图命名依据的有（）

A.房屋的朝向

B.建筑墙面做法

C.房屋的主要入口或建筑墙面特征

D.立面图两端的定位轴线编号

158 . 根据所给左侧立面图和平面图，选择正确的正立面图（）

159 . 垂直于V面，倾斜于H和W面的平面称为（）

A.水平面

B.正平面

C.正垂面

D.铅垂面

160 . 在A轴线之前附加第二根定位轴线时的定位轴线编号是（）

161 . 假想用水平剖切面沿门窗洞口处作水平剖切，并移去上面部分后，向下投影所得到的水平剖面图称为（）

A.建筑剖面图

B.建筑立面图

C.建筑平面图

D.建筑详图

162 . 认真阅读墙身详图，该外墙身所用材料是（）

A.毛石

B.多孔砖

C.素混凝土

D.钢筋混凝土

163 . 房屋施工图一般包括建筑施工图、结构施工图以及（）

A.门窗施工图

B.设备施工图

C.装修详图

D.模板详图

164 . 建筑施工图一般包括总平面图、建筑平面图、建筑剖面图、建筑构造详图和（）

A.建筑装修详图

B.建筑立面图

C.建筑门窗施工图

D.顶层平面图

165 . 平面图上A轴和B轴之间的距离称为（）

A.开间

B.进深

C.外包尺寸

D.内包尺寸

166 . 在V面投影图上，其上下方向的尺寸称为（）

A.长度

B.宽度

C.高度

D.垂直度

167 . 对中标志应画在图纸内框各边长的中点处，线宽 0.35mm，应伸入内框边，在框外为（）

A.1mm

B.2mm

C.5mm

D.10mm

168 . 以下构造和配件图例中，风道图例是（）

169 . 擦图片是用来（）

A.擦图

B.修改图线

C.修改数字

D.修改图形

170 . 楼梯平面图中，被剖断的梯段应画上（）

A.波浪线

B.点划线

C.折断线

D.双点划线

171 . 三面投影体系中的三个投影面相互（）

A.倾斜

B.平行

C.共面

D.垂直

172 . 圆弧连接中，连接弧的圆心和两个连接切点在同一条线上的是（）

A.两相交直线间的圆弧连接

B.直线与圆之间的圆弧连接

C.两圆之间的圆弧连接

D.两平行直线间的圆弧连接

173 . 若定位轴线编号为⑥，则该轴线为建筑平面图上的（）

A.竖向轴线

B.横向轴线

C.附加轴线

D.竖向或横向轴线

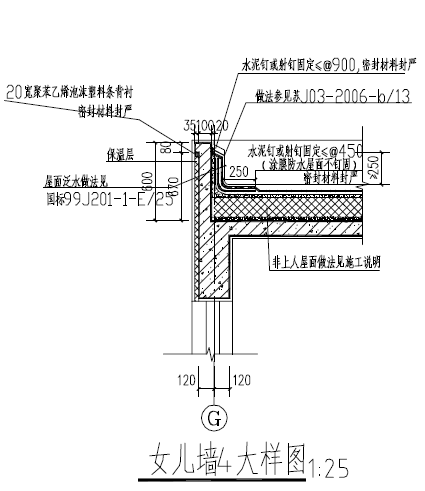

174 . 认真阅读墙身详图，指出该女儿墙压顶外侧厚度为（）

A.100mm

B.80mm

C.60mm

D.50mm

175 . 为了清楚表明局部平面图所处的位置，必须（）

A.标注与平面图一致的轴线及其编号

B.标注与平面图一致的轴线，编号另定

C.标注与剖面图一致的轴线及其编号

D.标注与立面图一致的轴线及其编号

176 . 认真阅读楼梯底层平面图，我们可以知道该楼梯间的开间尺寸（）

A.3100

B.3300

C.6800

D.7000

177 . 根据该剖面图，可知道该楼梯间进深为（）

A.7.3m

B.4.8m

C.3.3m

D.2.7m

178 . 中心投影法是指所有投影线（）

A.相互平行

B.相互垂直

C.汇交于一点

D.平行或相切

179 . 拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）

A.50度

B.60度

C.65度

D.75度

180 . 在制图国标GB50001-2010中，图线的粗细分为四种，则在同一线宽组中，若粗线宽b为1mm，则中粗线的线宽应为（）

A.1.4mm

B.0.7mm

C.0.6mm

D.0.5mm

181 . 建筑剖面图中应采用中实线绘制的是（）

A.未剖切到而可见的建筑构配件轮廓线

B.被剖切到的建筑构配件轮廓线

C.各种装饰物和装饰线

D.详图索引符号

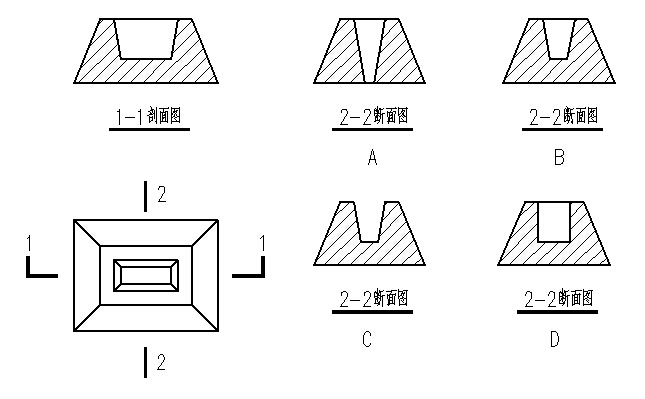

182 . 已知形体的水平投影及1-1剖面图，正确的2-2剖面图是（）

A.A

B.B

C.C

D.D

183 . A1图纸中，图框线用粗实线，其线宽为b，则标题栏分格线的线宽为（）

C.0.5b

D.0.25b

184 . 画较复杂的同坡屋面交线的方法是（）

A.脊线定位

B.依次封闭

C.循环封闭

D.脊线定位和依次封闭

185 . 认真阅读墙身详图，我们可以知道该屋面板的材料为（）

A.聚苯乙烯

B.瓦屋面

C.彩钢板

D.钢筋混凝土

186 . 此1-1断面图的种类为（）

A.局部断面图

B.移出断面图

C.重合断面图

D.中断断面图

187 . 丁字尺的尺头与尺身固定成角度是（）

A.45度

B.60度

C.90度

D.135度

188 . 根据所给正立面图和平面图，选择正确的左侧立面图（）

189 . 若直线平行于某一投影面，则在该投影面上的投影（）

A.积聚成一点

B.为缩短的直线

C.实长和实角

D.投影长度=实长，倾斜角度任意

190 . 设备基础的代号是（）

A.SBJC

B.SJC

C.JC

D.SJ

191 . 所谓圆弧连接，是将圆弧与圆弧或直线与圆弧光滑地连接起来，其连接点必须是它们的（）

A.交点

B.圆心

C.切点

D.中点

192 . 投射线、形体和投影面是投影的三要素。所谓正投影是指（）

A.投影线交于一点的投影

B.投影线互相平行，并且倾斜于投影面的投影

C.投影线相互交叉，且可以让光线通过形体的投影

D.投影线互相平行，并且垂直于投影面的投影

193 . 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图，在各区编号时应采用（）

A.小写拉丁字母

B.大写拉丁字母

C.阿拉伯数字

D.中文大写数字

194 . 若圆弧与直线相切，则切点和圆弧圆心的连线与该直线（）

A.平行

B.相交

C.相离

D.垂直

195 . 建筑总平面图中表示应拆除的建筑物的图例一般用的线型是（）

A.细虚线

B.中虚线

C.细实线

D.粗实线

196 . A2图纸图幅的短边尺寸为（）

A.210mm

B.297mm

C.420mm

D.529mm

197 . 一般建议对坡度方向符号的标注是（）

A.箭头指向斜线的下坡方向

B.箭头指向斜线的上坡方向

C.箭头指向与斜线方向垂直

D.箭头指向可用任意角度表示

198 . 建筑总平面图中的室内地坪标高应为（）

A.绝对标高

B.相对标高

C.垫层标高

D.结构标高

199 . 建筑物室内立面图的命名，应根据（）

A. 外立面图的朝向

B.外立面图的名称

C.平面图中编号

D.平面图中内视符号编号或字母

200 . 建筑立面图是平行于建筑物各方向外墙面的（）

A. 斜投影图

B.正投影图

C.轴测投影图
